Datos del producto:
|
| espesor de la placa: | 0.1 mm, 0.12 mm, 0.15 mm | Altura de la capa de embalaje: | 100m m, 150m m, 200m m |
|---|---|---|---|
| Forma de las piezas: | personalizado | El material: | SS304, SS316L |
| Área específica: | tipos opcionales | tamaño: | Según orden |
| Alta luz: | embalaje del de 0.15m m,embalaje del 125y,125y del tratamiento del gas de la cola |
||
0.15mm placa metálica 125Y embalaje estructurado en el tratamiento de gases de escape
1. Clasificación de los envases estructurados
La torre de embalaje es un tipo de equipo de transferencia de masa de gas-líquido con una gran cantidad de embalajes en la torre.Desde entonces, se ha desarrollado con columna de placa, formando dos tipos diferentes de equipos de transferencia de masa gas-líquido.
2La estructura de la torre de empaquetado utilizando el empaquetado estructurado
El cuerpo de la torre de empaque es un cilindro vertical con una placa de soporte en la parte inferior.Una placa de prensado de embalaje se instala sobre el embalaje para limitar el movimiento del embalaje con la corriente ascendenteEl líquido se añade desde la parte superior de la torre, se rocía sobre el embalaje a través del distribuidor de líquido y fluye por la superficie del embalaje.El gas se envía desde la parte inferior de la torre y se distribuye por el dispositivo de distribución de gas (el dispositivo de distribución de gas generalmente no está configurado para una torre de pequeño diámetro), entonces es contracorriente con el líquido y pasa continuamente a través de la brecha de la capa de embalaje.La torre de embalaje es un equipo de transferencia de masa gas-líquido de contacto continuoLa composición de las dos fases cambia continuamente a lo largo de la altura de la torre.
3Dimensiones estructurales y parámetros característicos de los envases corrugados de acero inoxidable.
| Punto de trabajo | Unidad | 125X | 125 Y | 250 veces | 250 años | 350 veces | 350 Y | 500 veces | 500 años | |
| altura de la ondulación h | En el caso de los | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| inclinación de la ondulación θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| distancia de corrugado 2B | En el caso de los | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| ángulo de corrugado β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| fracción vacía ε | D = 0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| D = 0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| D = 0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diámetro del orificio perforado d0 | En el caso de los | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Tasa de apertura σ | % | 8.5 a 9.5 | 8.5 a 9.5 | 9.0 a 10.0 | 9.0 a 10.0 | |||||
| radio de curvatura del círculo superior del ángulo de corrugado R | En el caso de los | ≤ 2 años0 | ≤ 14 | ≤ 09 | ≤ 05 | |||||
Nota: No se calcula la influencia de la velocidad de apertura en la placa

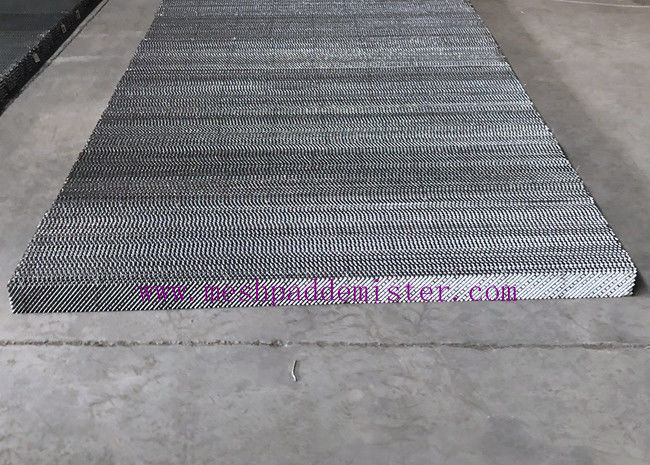

4. taller de embalaje estructurado
5. HG/T 21559.2 ◄ 2005 ◄ norma de embalaje estructurado
Número de la norma - número del año - modelo de embalaje - diámetro interior de la torre Φ (mm)
Por ejemplo, el diámetro interno de la torre de embalaje es Φ 600 mm, y se utiliza un embalaje corrugado con orificio de acero inoxidable tipo p250i, que está marcado como sigue: HG/T 21559.2?? 2005 P250I 600.
3.2 Especificaciones y características

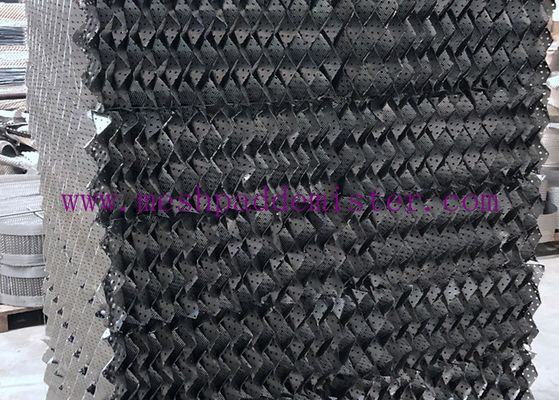

3.2.1 El embalaje ondulado con orificio de acero inoxidable es una serie de placas onduladas prensadas a partir de una cinta de acero inoxidable.que están apilados verticalmente y ensamblados en un embalaje estructurado en forma de disco de acuerdo con los requisitos de un determinado diámetroLas ondulaciones de las placas onduladas adyacentes están inclinadas en la dirección opuesta, y las ondulaciones de las placas de embalaje adyacentes superior e inferior están cruzadas por 90 °.
3.2.2 Antes de prensar la placa de cartón ondulado, es necesario perforar previamente los agujeros de la placa y prensar el grano fino, o utilizar el grano de laminación equivalente al grano fino.
3.2.3 En el cuadro se enumeran ocho tipos de embalajes ondulados de placas de orificios de acero inoxidable.Los parámetros característicos de la selección del tipo son la superficie específica del embalaje y el ángulo de la ondulación., que pueden seleccionarse de acuerdo con los requisitos de diseño del proceso.
Placas onduladas de acero inoxidable con orificio
h: altura de la ondulación (mm)
2B: distancia de corrugado (mm)
β: ángulo de corrugado (°)
δ: espesor de la placa (mm)
S: longitud de la ondulación (mm)
R: radio de curvatura del círculo superior del ángulo de corrugado (mm)
Cada año fabricamos y suministramos cientos de metros cúbicos de envases metálicos estructurados en diferentes modelos.Estamos encantados de ayudarle con lo que necesita.!
Teléfono: 15112670997
