Datos del producto:
|
| Altura de la capa de embalaje: | 100m m, 150m m, 200m m | espesor de la placa: | 0.1 mm, 0.12 mm, 0.15 mm |
|---|---|---|---|
| El material: | SS304, SS316L | tamaño: | Según orden |
| Forma de las piezas: | Personalizado | Área específica: | tipos opcionales |
| Alta luz: | embalaje estructurado 2.5y,embalaje estructurado de los ss 316l,embalaje estructurado de la torre de destilación |
||

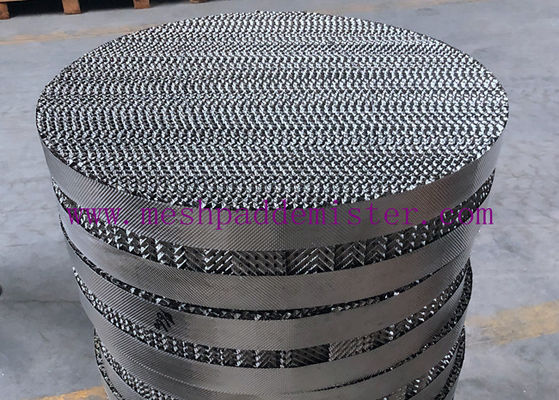

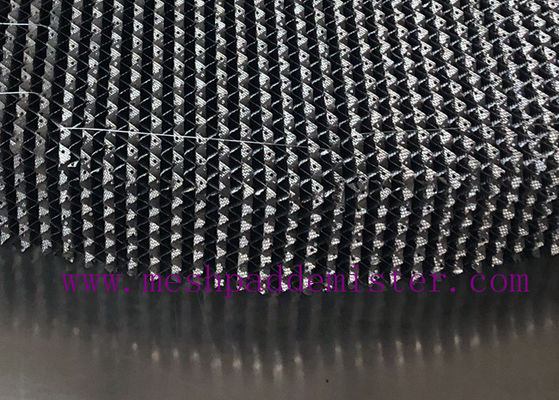

2.5Y Placas corrugadas metálicas envasadas en torre de destilación
1. inspección de envases estructurados de placas onduladas metálicas:
1 Cada lote de envases estructurados será inspeccionado por el departamento de inspección de calidad de acuerdo con el contrato antes de salir de la fábrica.
2 El aspecto de la placa de embalaje deberá ser plano y libre de óxido.
3 La altura del pico, la distancia de onda, la inclinación y el ángulo de los dientes del embalaje deberán cumplir las normas correspondientes.
La desviación entre la longitud acumulada de la altura máxima de cada 100 piezas y la longitud acumulada del producto real de 100 piezas es:y la desviación negativa no es superior a 2h.
4 El diámetro, la ovalidad y la nivelación del disco de embalaje deberán cumplir los requisitos correspondientes.
5 Para el diámetro del orificio d0, la distancia entre el centro del orificio t y el grano fino en la placa, sólo se realizará una inspección visual, y el orificio deberá estar libre de escoria, y los orificios y el grano fino deberán distribuirse uniformemente.
6 la desviación admisible del grosor de la cinta de acero deberá cumplir las disposiciones de GB/T 4239.
2Dimensiones estructurales y parámetros característicos de los envases corrugados de acero inoxidable.
| Punto de trabajo | Unidad | 125X | 125 Y | 250 veces | 250 años | 350 veces | 350 Y | 500 veces | 500 años | |
| altura de la ondulación h | En el caso de los | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| inclinación de la ondulación θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| distancia de corrugado 2B | En el caso de los | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| ángulo de corrugado β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| fracción vacía ε | D = 0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| D = 0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| D = 0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diámetro del orificio perforado d0 | En el caso de los | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Tasa de apertura σ | % | 8.5 a 9.5 | 8.5 a 9.5 | 9.0 a 10.0 | 9.0 a 10.0 | |||||
| radio de curvatura del círculo superior del ángulo de corrugado R | En el caso de los | ≤ 2 años0 | ≤ 14 | ≤ 09 | ≤ 05 | |||||
Nota: No se calcula la influencia de la velocidad de apertura en la placa
3. Clasificación de las placas onduladas metálicas de embalaje estructurado
La torre de embalaje es un tipo de equipo de transferencia de masa de gas-líquido con una gran cantidad de embalajes en la torre.Desde entonces, se ha desarrollado con columna de placa, formando dos tipos diferentes de equipos de transferencia de masa gas-líquido.
El cuerpo de la torre de empaque es un cilindro vertical con una placa de soporte en la parte inferior.Una placa de prensado de embalaje se instala sobre el embalaje para limitar el movimiento del embalaje con la corriente ascendenteEl líquido se añade desde la parte superior de la torre, se rocía sobre el embalaje a través del distribuidor de líquido y fluye por la superficie del embalaje.El gas se envía desde la parte inferior de la torre y se distribuye por el dispositivo de distribución de gas (el dispositivo de distribución de gas generalmente no está configurado para una torre de pequeño diámetro), entonces es contracorriente con el líquido y pasa continuamente a través de la brecha de la capa de embalaje.La torre de embalaje es un equipo de transferencia de masa gas-líquido de contacto continuoLa composición de las dos fases cambia continuamente a lo largo de la altura de la torre.
4Marcado, embalaje, almacenamiento y transporte de envases estructurados de placas onduladas metálicas
1 Se facilitará una lista de embalaje para los embalajes acabados estructurados, que incluirá el nombre del producto, el modelo, la especificación y el tamaño, el nombre del fabricante y la fecha de producción.se facilitará el certificado de inspección del producto, incluidos los elementos de inspección, la fecha de la inspección y el sello del personal de inspección.
2 Los productos terminados se empaquetarán en cajas de cartón, cajas de madera o placas de madera y la bandeja de embalaje se colocará horizontalmente.el nombre del fabricante y la calidad del producto deberán figurar en el exterior de la caja de embalaje, y se incluirán las palabras o marcas tales como "evitar estrictamente la humedad".
3 Está estrictamente prohibido golpear el producto y lloverlo directamente durante el transporte.
4 Los productos se almacenarán en una habitación ventilada y seca y no se apilarán lateralmente.
El material
SS304, SS316L, otros según el pedido.
Cada año fabricamos y suministramos cientos de metros cúbicos de envases metálicos estructurados en diferentes modelos.Estamos encantados de ayudarle con lo que necesita.!
Teléfono: 15112670997
